Pe lângă protecții, un tablou conține aparatele care comandă, măsoară și semnalizează. Contactorii pornesc încălzirea sau ventilația, releele aprind iluminatul pe scară, contoarele măsoară consumul, iar sursele alimentează automatizarea. Toate se montează pe șină DIN, alături de siguranțe.
Aparatele din această categorie nu protejează instalația la suprasarcină sau la scurtcircuit. Fiecare circuit pe care îl comandă primește propria protecție, din categoria Siguranțe, diferențiale, separatori și busbar.
Familiile de aparate
| Aparat |
La ce folosește |
| Contactori |
Comanda de la distanță a circuitelor de putere: încălzire, iluminat, ventilație, pompe |

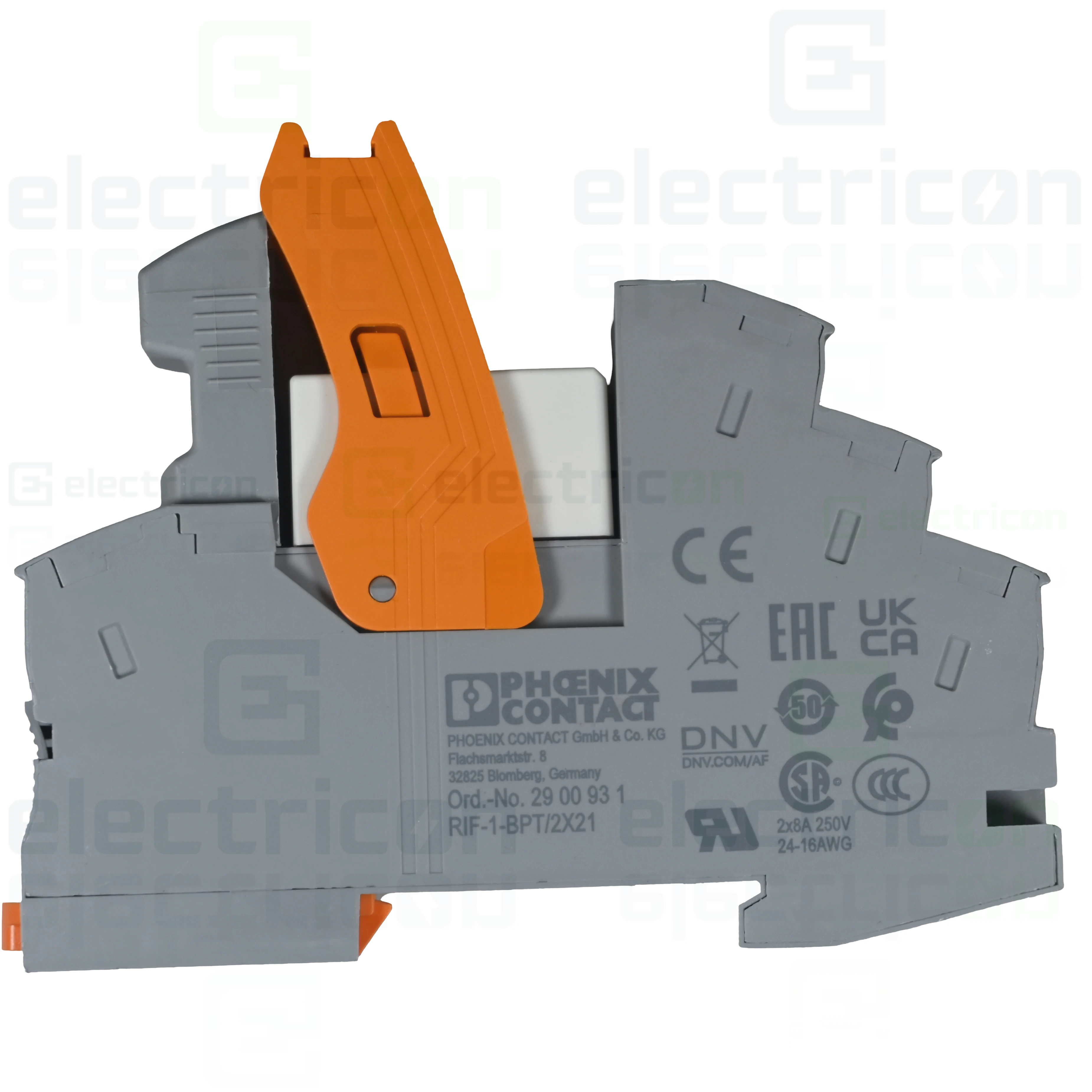

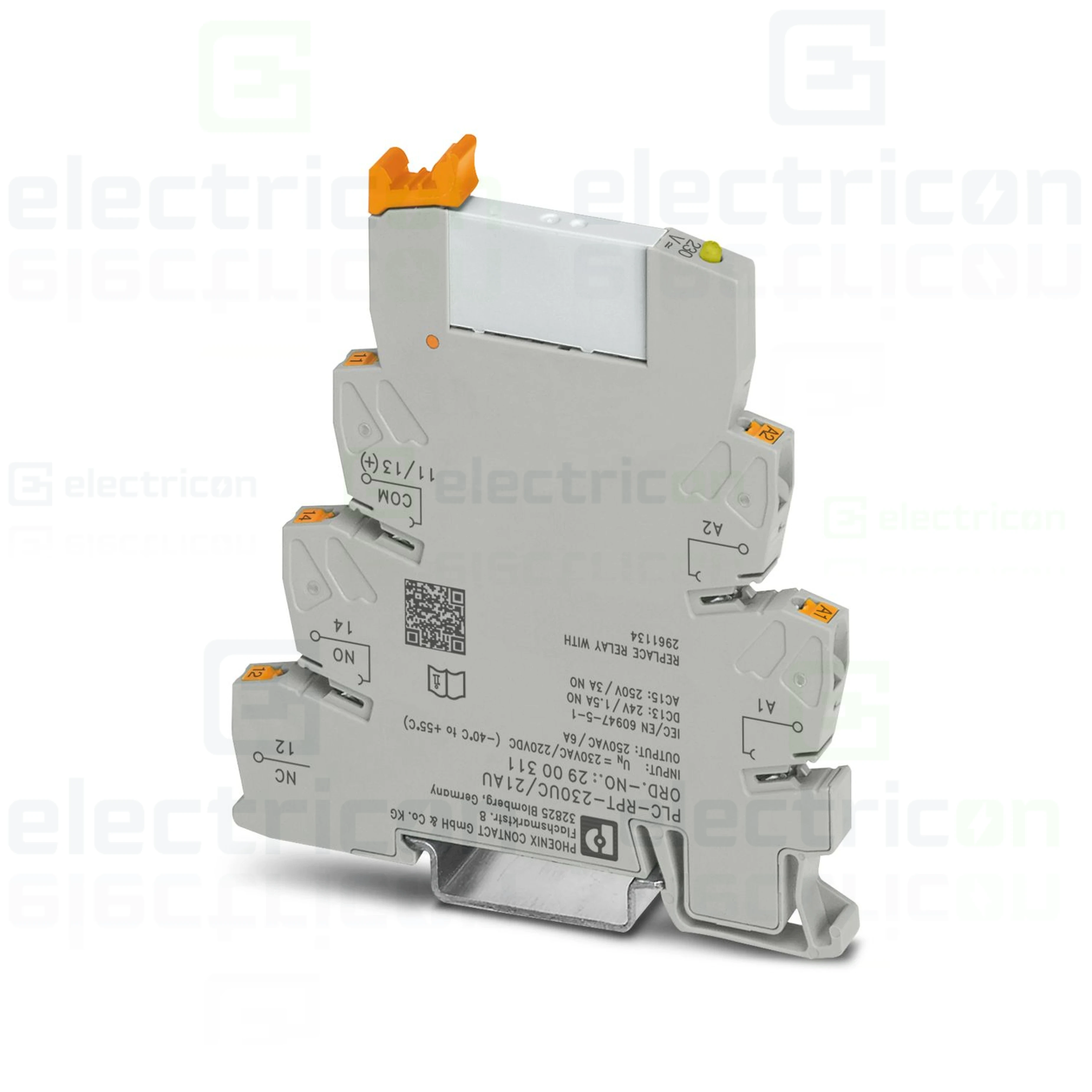

| Relee de comandă |
Comutarea circuitelor de comandă și a sarcinilor mici, separarea semnalelor |
| Relee bistabile |
Aprinderea și stingerea iluminatului din mai multe butoane, cu păstrarea stării |
| Relee de temporizare |
Întârzierea unei comenzi sau menținerea ei un timp reglat, inclusiv automatul de scară |
| Relee de monitorizare a tensiunii și a curentului |
Supravegherea rețelei sau a unui consumator și deconectarea la depășirea pragurilor |
| Contoare |
Măsurarea energiei pe un circuit, un grup sau o instalație |
| Surse de alimentare |
Tensiune continuă pentru automatizări, senzori, iluminat cu diode luminiscente |
| Lămpi de semnalizare și butoane de comandă |
Semnalizarea prezenței tensiunii și comanda locală din tablou |
| Sonerii |
Semnalizare sonoră, cu montaj pe șină |
| Automatizări rezidențiale |
Senzori, variatoare de lumină și comenzi fără fir |
Contactor sau releu
Contactorul comută circuite de putere, releul comută de regulă circuite de comandă și sarcini mici. Alegerea se face după curentul și tipul sarcinii comutate, nu după aspect.
Capacitatea de comutare depinde de tipul sarcinii. O sarcină rezistivă, cum este o rezistență de încălzire, solicită contactele mai puțin. Un motor sau o sursă cu diode luminiscente au curent mare la pornire. Producătorul declară curentul admis pentru fiecare categorie de utilizare, iar valoarea se citește în fișa aparatului.
Bobina
Contactorii și releele se comandă printr-o bobină. Tensiunea bobinei, alternativă sau continuă, trebuie să corespundă tensiunii circuitului de comandă. Unele modele au bobină pentru ambele tipuri de curent. Tensiunea bobinei este indicată în titlul și în fișa fiecărui produs.
Contactele
Contactele se descriu ca normal deschise (ND) sau normal închise (NI). Un contact ND se închide la alimentarea bobinei, unul NI se deschide. Numărul și tipul contactelor se aleg după schema de comandă.
Zgomotul și căldura
Contactorii clasici produc un zgomot la acționare și, uneori, un bâzâit în funcționare. Variantele silențioase se folosesc în tablourile din spațiile locuite. Bobinele alimentate permanent degajă căldură, iar în tablourile aglomerate se lasă spațiu de ventilație între aparate.
Categorii înrudite
Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce diferență este între un contactor și un releu?
Contactorul comută circuite de putere, cu curenți mari. Releul comută de regulă circuite de comandă și sarcini mici. Alegerea se face după curentul și tipul sarcinii, declarate în fișa aparatului.
Protejează contactorul circuitul pe care îl comandă?
Nu. Contactorul doar comută. Circuitul comandat primește propria protecție la suprasarcină și scurtcircuit, cu o siguranță automată sau fuzibilă.
De ce contează tipul sarcinii la alegerea contactorului?
Pentru că sarcinile cu curent mare la pornire, cum sunt motoarele și sursele cu diode luminiscente, solicită contactele mai mult decât o sarcină rezistivă. Producătorul declară curentul admis pe fiecare categorie de utilizare.
Ce tensiune trebuie să aibă bobina?
Tensiunea circuitului de comandă, cu tipul de curent corect, alternativ sau continuu. O bobină alimentată la altă tensiune nu acționează sau se deteriorează. Tensiunea bobinei este indicată în titlul produsului.
Ce este un releu bistabil?
Un releu care își schimbă starea la fiecare impuls și o păstrează fără alimentare permanentă a bobinei. Se folosește pentru comanda iluminatului din mai multe butoane cu revenire.
La ce folosește un releu de monitorizare a tensiunii?
Supraveghează tensiunea rețelei și deconectează consumatorii la depășirea pragurilor reglate, la lipsa unei faze sau la inversarea succesiunii fazelor, după model. Funcțiile se citesc în fișa aparatului.
Contactor clasic sau silențios?
Contactorul clasic produce un zgomot la acționare și, uneori, un bâzâit în funcționare. Varianta silențioasă se folosește în tablourile din spațiile locuite, unde zgomotul deranjează.
